With PERI SCS, the loads from the fresh concrete pressure are transferred without formwork ties through the brackets into the climbing anchors of the previous concreting section.

SCS Coffrage grimpant simple face

Le système d'étriers solides pour les opérations de coffrage grimpant unilatéral et bilatéral

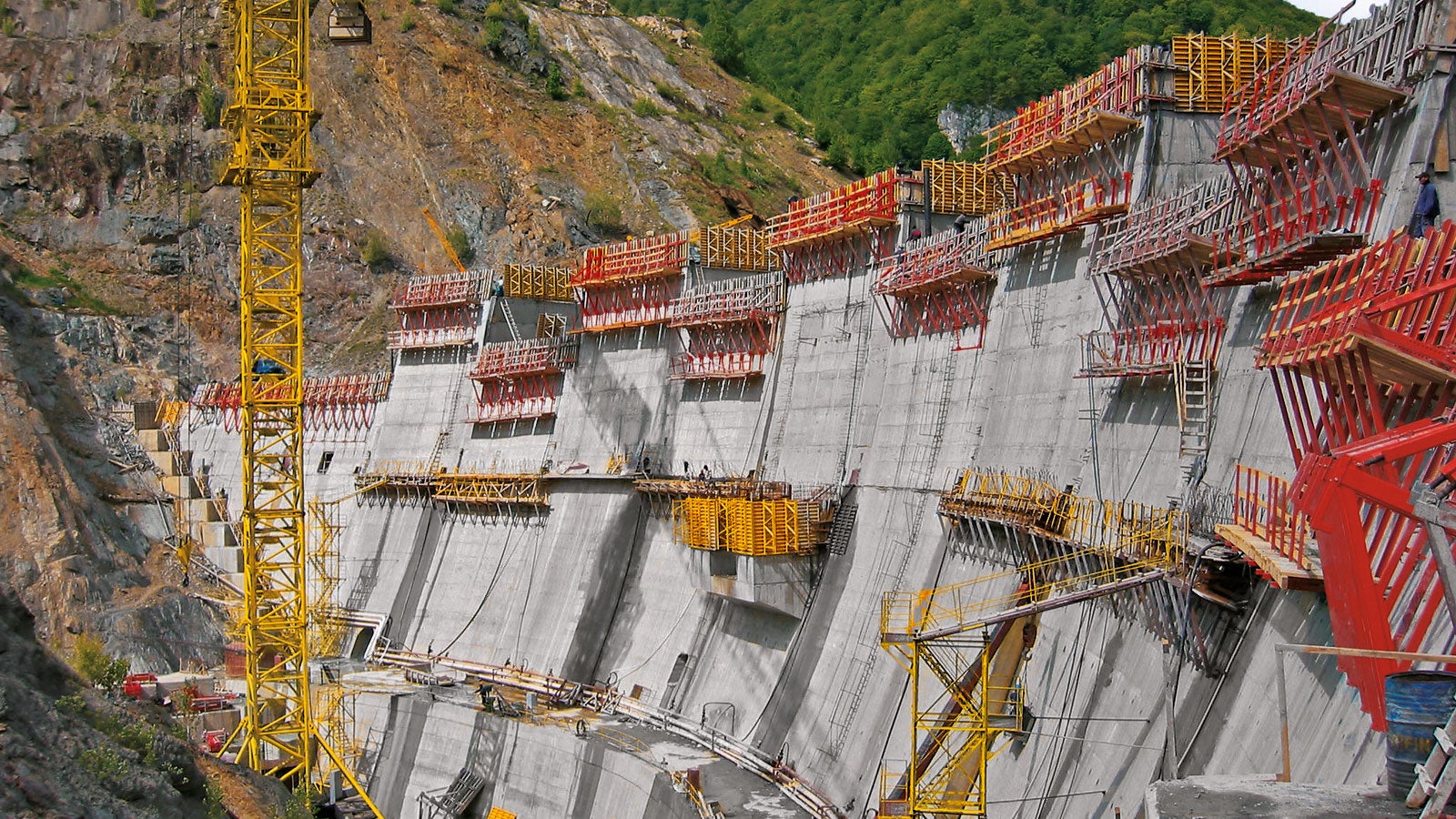

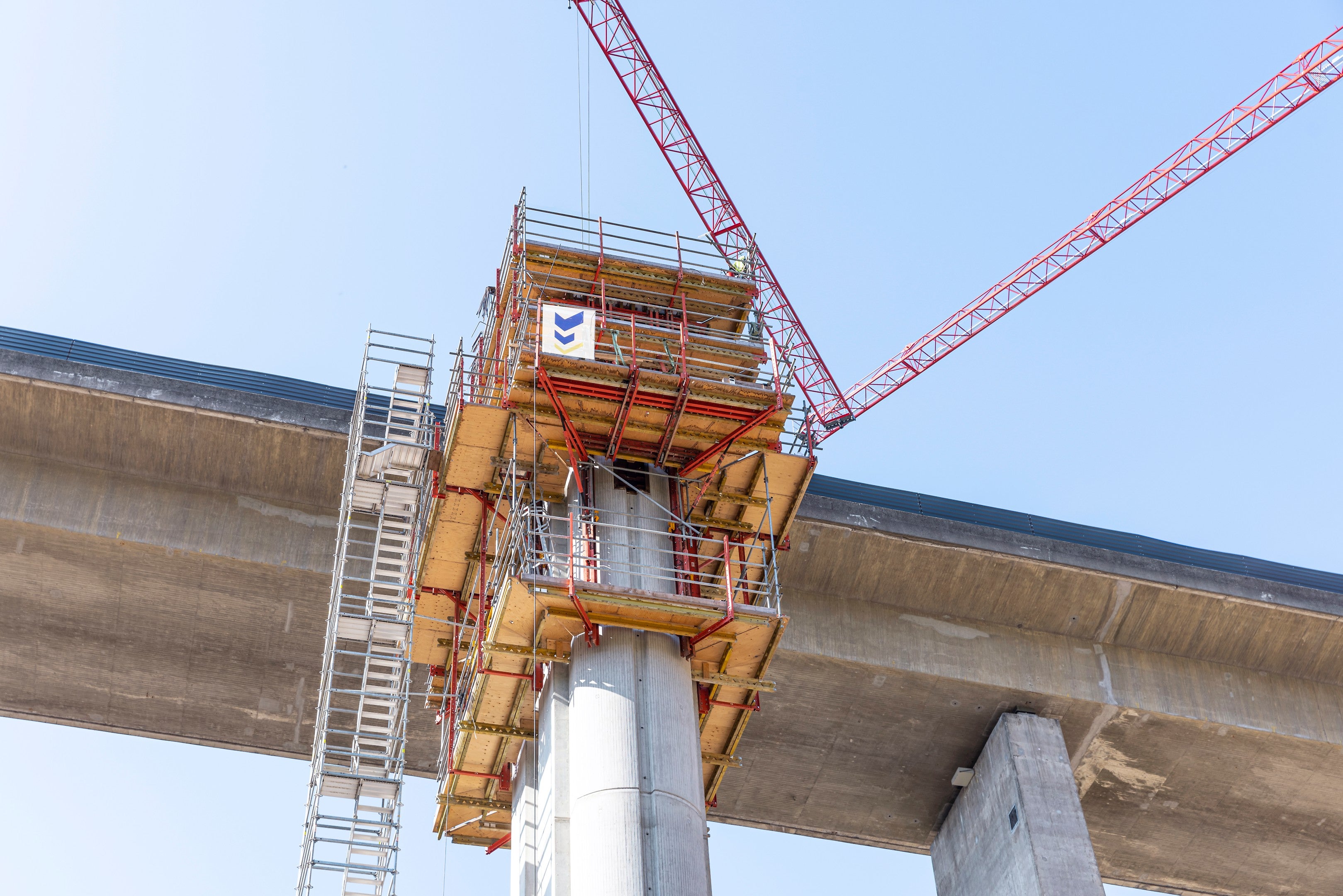

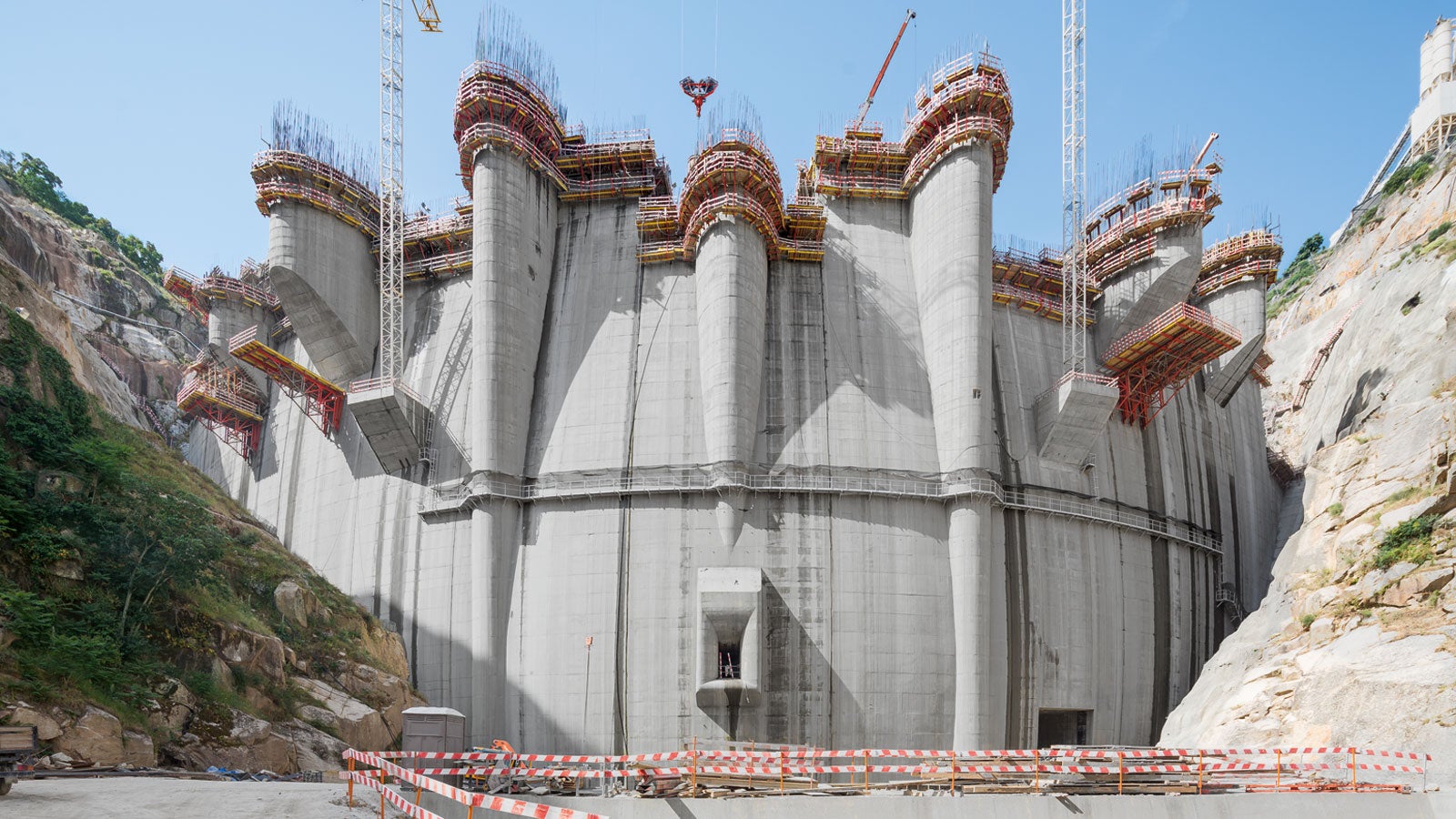

Le système grimpant SCS est principalement utilisé pour des applications unilatérales, c'est-à-dire avec un coffrage de mur non attaché. Les charges résultant de la pression du béton frais sont ainsi transférées par les supports dans la section de bétonnage précédente au moyen d'ancres grimpantes. Les barrages, les écluses, les tours de refroidissement, les bunkers et les voûtes des salles fortes, les têtes de piles et les tunnels sont des domaines d'application typiques du système d'ancrage grimpant SCS. Avec très peu de composants supplémentaires, les consoles conviennent également pour le coffrage de voiles ancrés.

Le système d'escalade SCS en action

Vos avantages en un coup d'œil

Grandes unités d'escalade pouvant être grutées

grâce à la capacité de charge particulièrement élevée des supports avec une bonne utilisation de l'ancrage.
Zones de travail sûres et horizontales

grâce à des plates-formes inclinables qui peuvent être facilement adaptées à des éléments structurels inclinés.
Rentable également pour les applications recto-verso

grâce à un minimum de composants supplémentaires, pour un niveau élevé d'utilisation des matériaux et des exigences logistiques réduites.

Variations

SCS 190

La console SCS 190 a une largeur de 1,90 m et ne nécessite qu'un minimum d'espace, tout en étant une alternative plus rentable. Le coffrage est simplement incliné lors du décoffrage.

SCS 250

Le SCS 250 a une largeur de 2,50 m et est équipé d'un chariot de coffrage. Celui-ci permet de rétracter le coffrage de voiles jusqu'à 79 cm (valable pour MAXIMO et TRIO) ou jusqu'à 63 cm (valable pour VARIO GT 24) sans avoir recours à une grue. Cela offre suffisamment d'espace pour les travaux d'armature, le montage de l'ancrage de l'échafaudage ainsi que le coffrage et le décoffrage des caissons.

Cadre de support de démarrage SCS

Pour le premier segment de coulée, un cadre d'étayage de départ est utilisé tandis que l'ancrage diagonal transfère les charges dans la dalle inférieure.
L'armature de démarrage SCS est conçue de telle sorte que l'étai, la broche et le coffrage peuvent également être utilisés dans les segments de coulée suivants avec l'étrier grimpant.

Application bilatérale du SCS

Avec un minimum de composants supplémentaires, la console grimpante SCS peut également être utilisée pour des coffrages de voiles ancrés jusqu'à 6,00 m de hauteur. Cela permet d'augmenter l'utilisation des matériaux des composants du système et donc d'améliorer la rentabilité de l'investissement.
